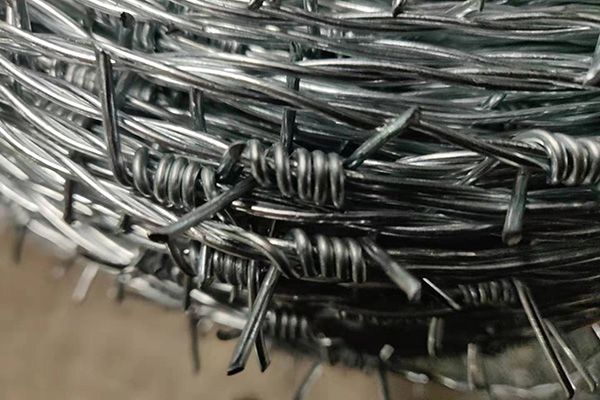

正反擰鋼絲刺繩耐用性實(shí)驗(yàn)報(bào)告

　　正反擰鋼絲刺繩首先選用優(yōu)質(zhì)低碳鋼絲，實(shí)際中防銹效果會(huì)好于普通熱鍍鋅刺繩，浩榮刺繩廠先在原材料上分析下其獨(dú)特的特點(diǎn)吧，低碳鋼熱鍍鋅原理,指出低碳鋼絲焊網(wǎng)熱鍍鋅工藝存在的主要問(wèn)題是工藝不完善、鋅液成分不合理、鍍后抹拭材料及方法不當(dāng)?shù)取２捎脧?fù)合除銹劑強(qiáng)化除銹效果,用氯化鋅與氯化銨質(zhì)量比為1.2～ 1.6的混合溶液代替單一的氯化銨作為助鍍劑,增加助鍍后烘干工序,采用無(wú)機(jī)物和珍珠巖混合材料作為抹拭劑等改進(jìn)措施,使鍍鋅層表面光滑,焊接位置無(wú)積鋅,鋅耗比改進(jìn)前降低2%。熱鍍鋅低碳鋼絲刺繩具有鍍層光亮、美觀、防腐能力強(qiáng)等特點(diǎn),廣泛用于鐵路、高速公路、退耕還草牧場(chǎng)等防護(hù)柵欄,作為居民小區(qū)的圍欄及民用建筑隔音隔熱墻壁附著材料也逐漸得到應(yīng)用,品種規(guī)格較多且需求量日益增大。其材質(zhì)大多為Q 195,Q 235鋼,鋼絲經(jīng)過(guò)編織焊接后,需要進(jìn)行熱鍍鋅,以增強(qiáng)耐腐蝕效果。使用傳統(tǒng)鋼絲焊網(wǎng)熱鍍鋅工藝,對(duì)鋼絲刺繩進(jìn)行熱鍍鋅,表面不光滑,焊接位置鋅瘤堆積明顯,致使鍍鋅層附著量高,鋅的消耗居高不下。為了解決這些問(wèn)題,根據(jù)低碳鋼熱鍍鋅的原理,結(jié)合實(shí)踐經(jīng)驗(yàn),重點(diǎn)放在完善熱鍍鋅工藝、改進(jìn)珍珠巖抹拭方法、調(diào)整鋅液成分增強(qiáng)鋅液流動(dòng)性等措施,使鋼絲網(wǎng)熱鍍鋅表面光滑,焊接點(diǎn)基本上無(wú)鋅瘤,達(dá)到降低鋅耗的目的。這樣的刺繩外觀漂亮，適合高檔小區(qū)使用，完全可以替代12*14號(hào)普通熱鍍刺繩。向鋅液中添加稀土多元鋁鋅合金,可以減少鋅液表面氧化、雜質(zhì)。鋅液中含有一定量的鋁可以起到增加光亮度與提高鋅液流動(dòng)性的目的

　　并能減少鋅液表面的高溫氧化問(wèn)題。向鋅液中添加稀土鋁鋅合金或稀土多元合金,以鋅液中鋁質(zhì)量分?jǐn)?shù)0.005%～ 0.02%為最佳。當(dāng)鍍層含鋁量為0.08%～ 0.12%時(shí),鍍鋅層與鋼基表面所形成的五鋁化二鐵不但提高鍍層的粘附性能,而且可以減少鋅渣(FeZn7)的生成量。

　　但必須避免直接向熔融的鋅液中添加純鋁、電纜鋁絲、鎳粉、稀土粉等,鋅液表面含鋁量過(guò)高時(shí)將會(huì)加速鐵鍋的腐蝕速度,特別是在鋅液面與鐵鍋內(nèi)壁接觸的部位,同時(shí),將會(huì)在鋅液面出現(xiàn)含有鋁、鐵、鋅的“三元”浮渣或顆粒,極易粘附在鋼絲網(wǎng)上,反而會(huì)增加鋅的消耗。

　　抹拭材料采用無(wú)機(jī)物和珍珠巖混合材料無(wú)機(jī)物材料具有耐高溫、強(qiáng)度高、耐摩擦等優(yōu)點(diǎn),其與珍珠巖混合使用具有保溫性能好、耐摩擦的特點(diǎn),使用壽命長(zhǎng),抹拭后的鋼絲鍍層光滑,焊接點(diǎn)基本上沒(méi)有鋅瘤。

　　在選用無(wú)機(jī)物作為抹拭材料時(shí),注意其顆粒直徑應(yīng)略小于珍珠巖顆粒直徑。其混合比例為1∶1,混合材料使用溫度低于鋅液溫度100～150℃效果較佳。無(wú)機(jī)物和珍珠巖混合材料使用一段時(shí)間后應(yīng)用篩子將細(xì)粉末篩出,篩出后按比例添加無(wú)機(jī)物和珍珠巖。作為持續(xù)工作的條件,應(yīng)較好地保持抹拭材料粒度,才能保持較大的抹拭力,降低鋅的帶出量。

　　嚴(yán)格控制鋅液溫度與鍍網(wǎng)速度鋅液溫度與鍍網(wǎng)速度對(duì)于鋼絲網(wǎng)鍍鋅層表面質(zhì)量、鍍鋅層厚度有著較大影響和作用。根據(jù)“鋅液溫度對(duì)鐵的損失量關(guān)系”,低碳鋼絲熱鍍鋅最佳溫度應(yīng)在450～ 460℃ ,溫度過(guò)低時(shí),鋅液流動(dòng)性較差,同時(shí),鋼絲網(wǎng)表面附著的助鍍劑分解較慢,均使鋼絲網(wǎng)上鋅量增多

　　如果鋅液溫度超過(guò)480℃時(shí),則鋼絲網(wǎng)的鐵損失量將呈拋物線關(guān)系增加,且鐵損耗速率隨著浸鋅時(shí)間的延長(zhǎng)而增大。當(dāng)鋅液溫度一定時(shí),鋅層面質(zhì)量與鍍網(wǎng)速度、浸鋅時(shí)間均成正比。鍍網(wǎng)速度與鋼絲網(wǎng)鋼絲的直徑、絲網(wǎng)質(zhì)量有較大關(guān)系。絲網(wǎng)直徑大、單位面積質(zhì)量大,鍍網(wǎng)速度應(yīng)慢。

　　擰刺繩所選用鋼絲必須退火才能用，這樣不易擰斷，這樣拉力也能達(dá)到1100-1200N之間，是普通鐵絲的3到4倍，所以無(wú)論在防銹效果及使用年限上都好于普通刺繩。

　　浩榮是生產(chǎn)優(yōu)質(zhì)刺繩及刀片刺繩的實(shí)力廠家
